 概 述： |
UHZN粘稠型磁浮子液位計主要用于測量儲罐、塔、槽、箱等常壓、帶壓容器內粘稠介質（如硫磺、瀝青、原油、渣油、焦油、蠟油等）的液位或界位。該液位計有伴熱夾套式結構和不帶伴熱夾套的頂裝式結構。如在該儀表上配套安裝液位報警開關和遠傳變送器可實現遠距離控制、自動檢測和記錄。
|
結構原理： |
●伴熱夾套式結構在測量管內采用獨特的結構形式，有效地克服了粘稠性介質對浮子上下運動的影響。）
●不帶伴熱夾套的頂裝式結構，由于結構上的原因，液位計在測量時存在一定的盲區值，對于不同的介質密度，盲區值也不一樣。儀表出廠時，標尺刻度零位可以遷移到實際值。
 主要技術參數 ： |
◆操作壓力：-0.1～32.0MPa
◆操作溫度：0~450℃
◆測量范圍：300~6000mm
◆介質密度：0.25～0.45g/cm3
◆介質密度差：≥0.15g/cm3（測量界位）
◆夾套壓力：≤2.0MPa
◆夾套接頭：G ″外螺紋或由用戶指定
HG/T20592-2009 DN15 PN25 PL/RF法蘭或由用戶指定
◆介質粘度：≤1.0Pa.S
◆精 度：±10mm
◆連接法蘭標準：HG/T20592-2009 DN20、DN150（頂裝式用） DN150
由用戶指定（可根據用戶要求制作國內外如：GB、HGJ、ANSI、SH、DIN、JIS等各種標準法蘭）
|
使用條件： |
|
型號 |
結構特點 |
適用條件 |
接液材質 |
安裝形式 | ||
|
操作溫度℃ |
操作壓力MPa |
介質密度 g/cm3 | ||||
|
UHZN |
粘稠型 |
0~450 |
≤32.0 | 0.45~2.0 |
不銹鋼 |
側側/頂側/側底/頂底 |
|
0~450 |
≤1.6 | 0.45~2.0 | ||||
| UHZN-5 |
頂裝式粘稠型 |
不銹鋼 | 頂裝 | |||
|

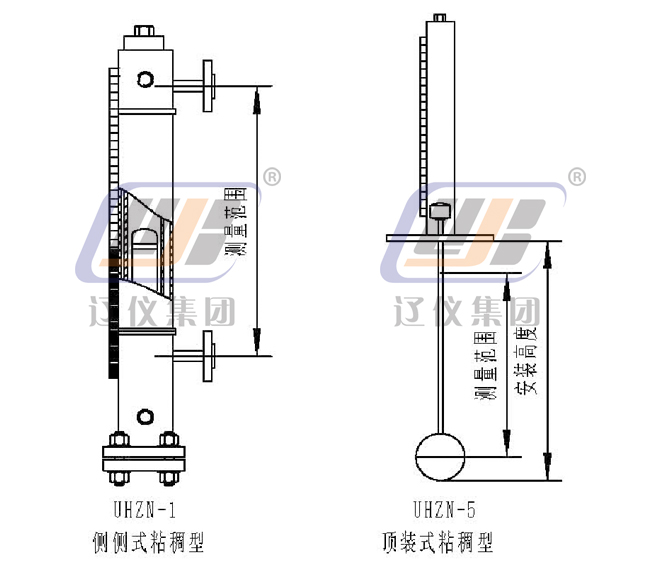

結構示意圖： |
