 概 述： |
UDK-201系列電接觸液位控制器廣泛適用化工、輕工、食品等工業各種導電液體液位自動化控制。對高層樓房上水及鍋爐水位控制尤為適應。
 工作原理： |
儀表通過電極接觸導電液體，電極間從斷開狀態變為串接液體電阻，形成通路從而產生電信號，經電氣控制線路使儀表內繼電器工作，最后輸出開關信號，使液位得到控制。
|
用 途： |
UDK-201/G型電接觸液位控制器、主要對自來水和污水的給水及排水實行自動控制。
UDK-201/GH 型電接觸液位控制器、 主要用于純凈水和蒸餾水的給水、排水自動控制。
|
技術參數： |
|
項 目 |
UDK-201/G |
UDK-201/GH |
備 注 |
|
內電極電壓 |
8V.AC |
24V.AC |
|
|
額定電壓 |
220V.AC50Hz |
220V.AC50Hz |
|
|
液體電阻率 |
1~30KΩ.Cm |
30~200KΩ.Cm |
|
|
偏 差 |
≤±5mm |
≤±5mm |
|
|
重復性誤差 |
≤±2.5mm |
≤±2.5mm |
|
|
切 換 差 |
12mm |
12mm |
|
|
環境溫度 |
-10~+55℃ |
-10~+55℃ |
|
|
環境濕度 |
45~85％ |
45~85％ |
|
|
消耗功率 |
3.2W |
3.2W |
|
|
控制輸出 |
220V.AC5A |
220V.AC5A |
|
|
電纜線長度 |
≤1000m |
≤100 m |
0.75mm2芯電纜線 |
|
觸電壽命 |
5×105 次 |
5×105 次 |
|
|
介質溫度 |
0~ 150℃ |
0~ 250℃ |
PS≤70℃.BF≤150℃.BS≤250℃ |
|
介質壓力 |
常壓 |
常壓 4MPa |
BS傳感器為4MPa |
|
控制安裝接線圖： |
|

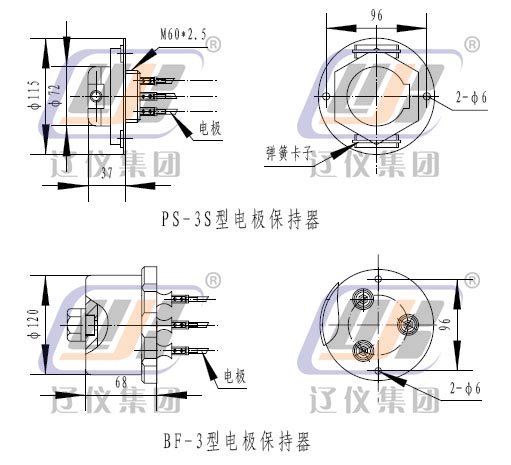

結構外形尺寸： |
儀表由傳感器和控制器兩部分組成
|
結構外形尺寸： |
傳感器電極根據用戶控制范圍截取、 電極均采用φ5不銹鋼棒、為防止碰撞短路可安裝分離器
